На любом объекте капитального строительства обязательно должно быть водоотведение, обеспечивающее сбор и транспортировку сточных вод к месту очистки. Чтобы система выполняла свою задачу и работала стабильно, перед началом монтажа нужно разработать проект ИОС3. Это дает возможность еще до строительства или реконструкции объекта точно определить, какие характеристики будут у водоотводящей сети. Специалисты компании «ТД Петербург» подробнее рассказывают о необходимости и нюансах разработки раздела ИОС3 как важной части проектной документации, обязательной согласно Постановлению №87.

Другие похожие разделы — проект отопления, вентиляции и кондиционирования; проект электроснабжения и проект водоснабжения.

Получить консультацию

Что означает аббревиатура ИОС3 (ИОС5.3)

Аббревиатура ИОС означает «Инженерное оборудование и сети». Так сокращенно называется пятый раздел проектной документации, обязательный в соответствии с Постановлением №87. Именно об этом разделе идет речь, когда упоминается ИОС. Обозначение ИОС3 указывает на конкретную часть, а именно третий подраздел под названием «Система водоотведения». Аналогично расшифровывается аббревиатура ИОС5.3. Цифры в ней указывают на порядковый номер и раздела, и подраздела проектной документации.

Для чего нужно разрабатывать подраздел ИОС5.3

ИОС5.3 обязательно должен входить в состав проектной документации, что является требованием законодательства в сфере строительства, в частности п. 15 ч. II Постановления №87. Без полноценной ПД нельзя пройти экспертизу и начать строительство. При этом важно, чтобы в проекте не было ошибок и все было выполнено по государственным стандартам. В противном случае документация не пройдет экспертизу, проект придется дорабатывать, чтобы устранить нарушения, а работы отложить на тот или иной срок, за чем последуют убытки из-за переноса старта строительства.

Итак, основные задачи разработки ИОС5.3 следующие:

Заранее определить, какой будет система водоотведения, чтобы понять, как все будет работать на конкретном объекте.
Установить перечень и порядок работ, их длительность в общем ходе строительства.
Определить оптимальные схемы водоотведения, спланировать рациональное расположение составляющих системы, выбрать и обосновать наиболее экономичный вариант.
Подобрать оборудование, материалы и комплектующие, рассчитать их точное количество.
Точно установить размер финансовых вложений, которые потребуются для реализации проекта.
Оценить степень потребности в очищении отработанной воды и выбрать способы ее утилизации.

Кроме того, в ходе проектирования ИОС3 можно выявить возможные проблемы и слабые места, которые способны негативно повлиять на процесс монтажа или последующей эксплуатации системы водоотведения. Чтобы их исключить, при разработке схемы канализационных сетей делается упор на комфортные условия для проживания людей или осуществления производственной деятельности. Это помогает создать качественные коммуникации и обеспечить высокий уровень благоустроенности объекта.

Состав и особенности проектирования подраздела ИОС3

Как и другие подразделы, ИОС3 включает текстовую и графическую части. Их полный состав подробно описан в п. 18 ч. II Постановления №87. Оба раздела разрабатываются в соответствии с определенными нормами: СП 32.13330.2012, где регламентируется порядок проектирования систем водоотведения, СП 118.13330.2022, в котором установлены требования к содержанию общественных зданий, и СП 73.13330.2016, определяющим порядок монтажа внутренних санитарно-технических систем.

В рамках проектирования производится гидравлический расчет системы водоотведения: наружной, внутренней сети и ливневого водоотвода. У каждой из них свои особенности и назначение:

Внутренняя система водоотведения. Включает стояки, выполненные из пластиковых или металлических труб, и горизонтальные трубопроводы, служащие для отвода стоков от сантехнических приборов к стоякам. На основе параметров водоснабжения дома рассчитывается пропускная способность канализации, а уже затем подбираются трубы и схема их прокладки.
Наружная система водоотведения. Сюда стоки попадают из внутренней сети, по магистралям они отводятся в централизованную канализационную систему.
Ливневой водоотвод. Расчет и подбор технического оснащения зависят от типа ливневой системы. В общесплавную поступают бытовые, дождевые и талые воды, в полураздельной есть трубы для отвода первых самых загрязненных вод и отдельные стоки для более чистых. В раздельной системе бытовые и дождевые воды отводятся от объекта по отдельности.

Дополнительные особенности разработки раздела ИОС 5.3

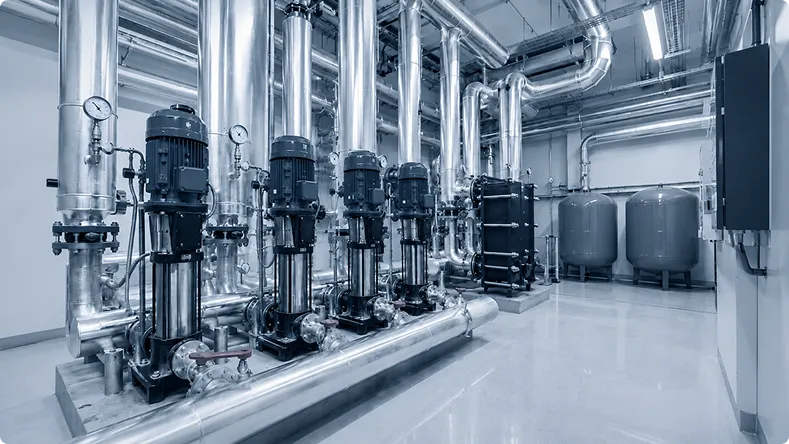

Важно отметить, что при невозможности отведения стоков естественным образом при проектировании внутренней сети приходится дополнительно предусматривать включение в систему насосного оборудования. Оно подбирается с учетом температуры и объема перекачиваемых сточных вод.

Еще при проектировании обязательно продумывается вопрос канализационной вентиляции, которая исключает попадание неприятных запахов в помещения. Особое внимание в процессе также уделяется следующим нюансам:

для обеспечения правильной бесперебойной и безаварийной работы канализации в течение долгих лет обязательно нужно учитывать уровень грунтовых вод, тип и другие характеристики почвы;
точки слива по нормативам должны находиться ниже уровня водопотребителей (это основное условие обеспечения самотека воды);
при подборе диаметра труб нужно следить за согласование составных элементов разных трубопроводов;
трубы внешней водоотводящей сети должны располагаться на достаточной глубине, чтобы исключить промерзание;
при выборе схемы канализационной сети и подборе оборудования необходимо учитывать перспективы развития, в частности планы строительства объектов в близлежащих районах.

Текстовая часть ИОС3

При разработке текстовой части ИОС3 необходимо:

Привести полный перечень характеристик и сведений об уже существующей и проектируемой системе водоотведения.
Описать технологические решения системы сбора и отвода сточных вод, обосновать выбор в пользу конкретной схемы.
Привести объем сточных вод, степень концентрации в них загрязнения, перечень способов предварительной очистки, используемого оборудования, аппаратуры и химических реагентов.
Если объект производственный — то описать, как будут собираться и утилизироваться отходы.
Описать принятую схему прокладки трубопроводов канализации, привести обоснования выбранного технологического решения.
Если есть напорные трубопроводы — объяснить, как они будут прокладываться, привести перечень оборудования, указать материал труб и колодцев, способы их защиты от агрессивных веществ, содержащихся в грунте и грунтовых водах.
Обосновать технологические решения ливневой канализации, исходя из расчетного объема дождевых стоков.
Привести перечень мероприятий по сбору и отводу дренажных вод.

Графическая часть ИОС3

Дополнением к пояснительной записке в составе проекта системы водоотведения является комплект чертежей, включающий:

принципиальные схемы канализационной сети;
схемы прокладки наружных трубопроводов, ливневой канализации и сети отвода дренажных вод;
общий план сетей водоотведения.
